MakerTeam - Smart RGB Cube Bausatz

12,90 €*

% 15,90 €* (18.87% gespart)
Produktnummer: 6301
Produktinformationen "MakerTeam - Smart RGB Cube Bausatz"
Smart RGB Cube Bausatz

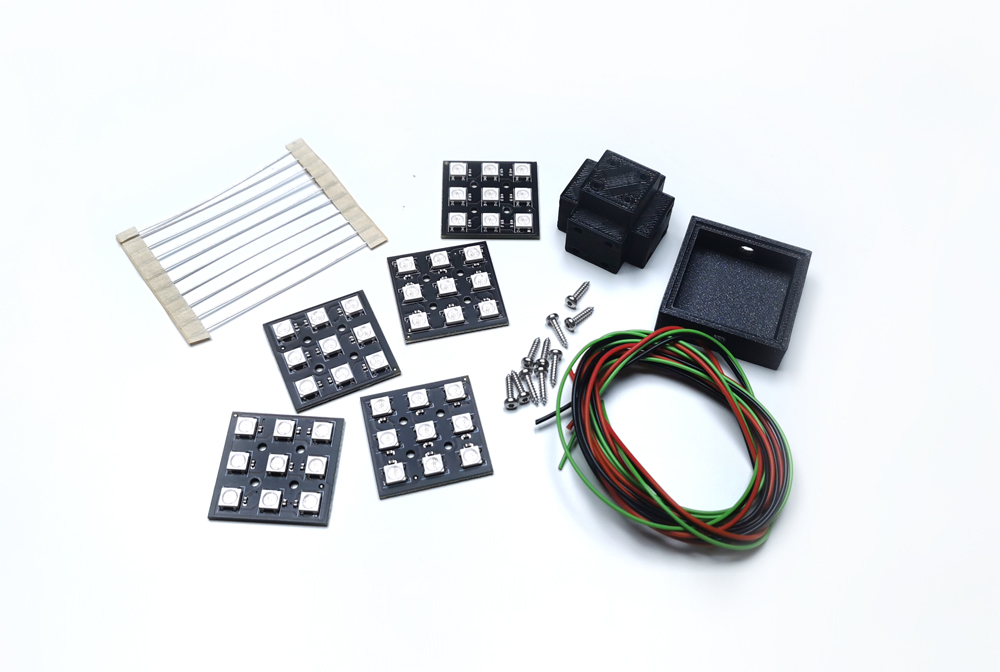

Lieferumfang:

  • 05x Smart RGB Matrix Platine 30x30mm mit 9x WS2812B LEDs
  • 10x Blechschraube Torx 2,2 x 9,5mm
  • 10x Drahtbrücke 0.6mm
  • 01x 3D Base (PLA Galaxy Black)
  • 01x 3D Holder (PLA schwarz)
  • 03x 100cm Kabel 0,25mm² (je 1x schwarz, grün, rot)

Anschlussschema


Codebeispiel mit der Adafruit Neopixel Bibliothek auf einen Arduino Nano:

#include <Adafruit_NeoPixel.h>
#ifdef __AVR__
#include <avr/power.h>
#endif

#define PIN 6
#define LEDAMOUNT 45
#define CUBES 5

Adafruit_NeoPixel strip = Adafruit_NeoPixel(LEDAMOUNT, PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  #if defined (__AVR_ATtiny85__)
    if (F_CPU == 16000000) clock_prescale_set(clock_div_1);
  #endif

  strip.begin();
  strip.setBrightness(255);
  strip.show();
}


void loop() {
  int delaytime = 40;

  uint32_t color = strip.Color(random(255), random(255), random(255));
  uint32_t off = strip.Color(0, 0, 0);

  ring1(color);
  strip.show();
  delay(delaytime);
  ring2(color);
  strip.show();
  delay(delaytime);
  ring3(color);
  strip.show();
  delay(delaytime);
  cubeInOneColor(color, 2);
  delay(delaytime);

  cubeInOneColor(off, 2);
  delay(delaytime);
  ring3(off);
  strip.show();
  delay(delaytime);
  ring2(off);
  strip.show();
  delay(delaytime);
  ring1(off);
  strip.show();
  delay(delaytime);


  ring1(color);
  strip.show();
  delay(delaytime);
  ring2(color);
  strip.show();
  delay(delaytime);
  ring3(color);
  strip.show();
  delay(delaytime);
  cubeInOneColor(color, 2);
  delay(delaytime);


  ring1(off);
  strip.show();
  delay(delaytime);
  ring2(off);
  strip.show();
  delay(delaytime);
  ring3(off);
  strip.show();
  delay(delaytime);
  cubeInOneColor(off, 2);
  delay(delaytime);

  lineFade(255,255,255);
  lineFade(255,255,0);
  lineFade(255,0,0);
  lineFade(255,0,255);
  lineFade(0,0,255);
  lineFade(0,255,0);
}


void lineFade(int r, int g, int b)
{

  int row1[12] = {0,1,2, 35,34,33, 26,25,24, 44,43,42};
  int row2[12] = {3,4,5, 32,31,30, 23,22,21, 41,40,39};
  int row3[12] = {6,7,8, 29,28,27, 20,19,18, 38,37,36};

  for(int i=0; i<12; i++){
    strip.clear();
    strip.setPixelColor(row1[i], strip.Color(r, g, b));
    strip.setPixelColor(row2[i], strip.Color(r, g, b));
    strip.setPixelColor(row3[i], strip.Color(r, g, b));
    strip.show();
    delay(30);
  }
}

void ring1(uint32_t color){
  strip.setPixelColor(0, color);
  strip.setPixelColor(1, color);
  strip.setPixelColor(2, color);

  strip.setPixelColor(24, color);
  strip.setPixelColor(25, color);
  strip.setPixelColor(26, color);

  strip.setPixelColor(33, color);
  strip.setPixelColor(34, color);
  strip.setPixelColor(35, color);

  strip.setPixelColor(42, color);
  strip.setPixelColor(43, color);
  strip.setPixelColor(44, color);
}

void ring2(uint32_t color){
  strip.setPixelColor(3, color);
  strip.setPixelColor(4, color);
  strip.setPixelColor(5, color);

  strip.setPixelColor(21, color);
  strip.setPixelColor(22, color);
  strip.setPixelColor(23, color);

  strip.setPixelColor(30, color);
  strip.setPixelColor(31, color);
  strip.setPixelColor(32, color);

  strip.setPixelColor(39, color);
  strip.setPixelColor(40, color);
  strip.setPixelColor(41, color);
}

void ring3(uint32_t color){
  strip.setPixelColor(6, color);
  strip.setPixelColor(7, color);
  strip.setPixelColor(8, color);

  strip.setPixelColor(18, color);
  strip.setPixelColor(19, color);
  strip.setPixelColor(20, color);

  strip.setPixelColor(27, color);
  strip.setPixelColor(28, color);
  strip.setPixelColor(29, color);

  strip.setPixelColor(36, color);
  strip.setPixelColor(37, color);
  strip.setPixelColor(38, color);
}

/*
 *  For Random  Flashlight
 */
void randomFlash(){
  strip.clear();
  strip.setPixelColor(random(LEDAMOUNT), strip.Color(255, 255, 255));
  strip.show();
  delay(10);
}


void cubeInOneColor(uint32_t color, int cubeNo) {
  for (int i = 0; i < 9; i++) {
    strip.setPixelColor(i + cubeNo * 9 - 9, color);
  }
  strip.show();
}

void cubeRadialColor(uint32_t color, int cubeNo, int delayTime) {
  strip.setPixelColor(0 + cubeNo * 9 - 9 , color);
  strip.show();
  delay(delayTime);
  strip.setPixelColor(1 + cubeNo * 9 - 9 , color);
  strip.show();
  delay(delayTime);
  strip.setPixelColor(2 + cubeNo * 9 - 9 , color);
  strip.show();
  delay(delayTime);
  strip.setPixelColor(5 + cubeNo * 9 - 9 , color);
  strip.show();
  delay(delayTime);
  strip.setPixelColor(8 + cubeNo * 9 - 9 , color);
  strip.show();
  delay(delayTime);
  strip.setPixelColor(7 + cubeNo * 9 - 9 , color);
  strip.show();
  delay(delayTime);
  strip.setPixelColor(6 + cubeNo * 9 - 9 , color);
  strip.show();
  delay(delayTime);
  strip.setPixelColor(3 + cubeNo * 9 - 9 , color);
  strip.show();
  delay(delayTime);
  strip.setPixelColor(4 + cubeNo * 9 - 9 , color);
  strip.show();
  delay(delayTime);
}
